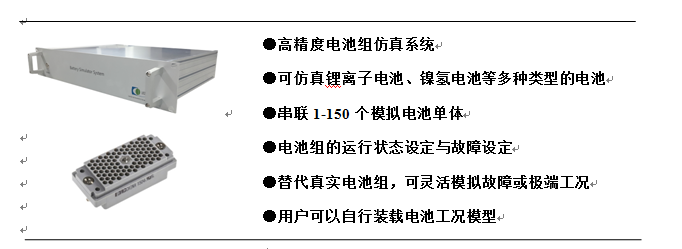

UI100H系列鋰電池模擬模塊是由聯合儀器出品，針對混合動力汽車、純電動汽車BMS測試的需求而推出的高精度電池電壓模擬解決方案。可以通過專用硬件配合系統軟件完整仿真汽車動力電池組的各種工作狀態與故障狀態，廣泛適用于BMS開發與調試、BMS生產與下線檢測，以及BMS檢修與維護。為了方便用戶使用，UI100H系列支持系統級接口API，用戶可以根據自己的需求進行二次開發。

測試系統核心基于高精度可編程電池單體模擬器，可以通過程序精確模擬鋰離子電池，鎳氫電池等多種電池的充電和放電過程，設定并仿真電池組SOC。并可根據實際需要配置電池單體模擬器的數目。

基本功能與性能

測試系統能夠幫助用戶實現針對BMS的虛擬電池電壓仿真，集成測試系統可以仿真實現電池組的各種常規工作狀態，以及電池組無法實現的異常狀態與故障狀態，如電池組過熱/過冷，單個單體過充電/過放電等。

電壓模擬：具有單體/總電壓動態工況或電池充放電標準曲線模擬功能，可模擬電池模塊串聯的電池組電壓。每節電池的電壓可以在0.1~5V內變化，完成電池均衡功能、單體過充電/過放電等功能的檢測。設定分辨率：0.5mV。模擬電池模塊可以顯示每個通道的電壓和電流，可以和被測BMS的測試通訊數據進行比較，得出BMS電壓采集精度、均衡電流值判斷等。單體采用模塊化設計，擴展只需要增加對應的模塊單元數量。

在BMS開發階段，由于BMS尚處于原型期，使用真實電池組對BMS進行測試會存在安全隱患，因此利用集成測試系統可以更加安全、有效測試BMS的各項功能。尤其適合測試BMS

系統對電池組異常狀態的響應，大大提高對BMS測試的效率和測試完整性。

在BMS生產階段，集成測試系統有助于產品的快速檢測，并可根據需要與各種生產線管理系統軟件集成，提高生產效率。

測試系統采用高度模塊化的硬件與軟件。主體硬件基于CAN總線，性能可靠，擴展方便。軟件具有友好的人機界面，方便的數據導入導出與本地數據管理，支持csv或xls/xlsx格式的數據交換，系統支持網絡登錄運行，并且用戶可以通過接口API對系統進行二次開發。

集成測試系統的主要技術指標見下表：

外觀尺寸

最小尺寸約為450mm(寬)*440mm(深)*90mm(高)。此為19"標準機箱，高度為2U，不含測試接口和夾具的尺寸。根據客戶要求，可定制上架結構或桌面臺式結構。

操作系統

支持32bit Windows XP/7，如需使用64bit Windows或Linux等操作系統，請聯系我公司。

開發環境

支持各種通用開發環境如Visual Studio和測試領域常用開發環境如ATEasy，LabVIEW，ActivATE等。
