產品概述

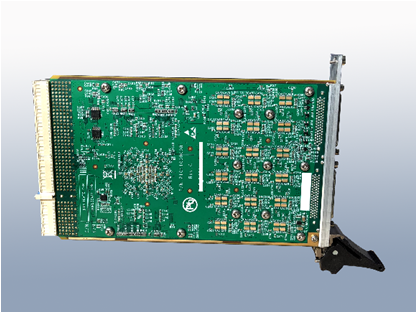

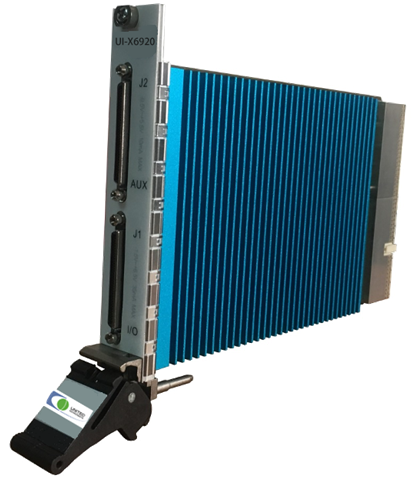

UI-X6920是個高密度高速100MHz的PXI數字板， 是個特有的專業性板卡，專業面對數字類的測試, 能用來測試大量的數字混合芯片.
板卡有一個Sequencer Pattern Generator ，功能上類似于一個32通道的ATE測試機. 它可以通過擴展的方式擴展到512通道. 每個pin有1ns的沿精度，每個pin都有pmu，能夠進行DC/AC參數測試.
Each每個數字通道都是獨立可編程的，支持 drive hi, drive lo, sense hi, sense lo, and load value. 另外，每個通道的PMU功能，可以支持DUT (device under test)的DC并測
UI-X6920支持大容量的pattern memory，每個pin有64 Mb的容量，可以用于動態采集. 板卡支持激勵/響應和實時比較模式的工作模式，可以通過自帶的大容量test pattern完成最大的測試效率.
UI-X6920的timing generator支持4個timing phases和 4個windows，可以獨立進行drive和sense. 每個phase和 window包括2個timing沿assert/deassert和一個獨立的open window/close window. 這4個phases和windows能用于指定通道的edge timing功能. 每個phase/window有64個獨立的time set ，每個sequence都可以獨立自定義. 另外，支持多種數據格式, 包括NRZ,R0, RZ,RC ,SBC. 這些數據格式可以指定不同的通道.
板卡采用per pin per site的架構, 具有ATE的功能測試能力,同時支持豐富的軟件開發,UI-X6920數字IO板卡能給大部分用戶在芯片測試上帶來的成本優勢，該板卡可以和其他PXI板卡一起配合使用，組成PXI的測試解決方案，例如RF，SMU和Mixed-signal cards等，能夠針對大量的芯片測試應用，例如 MCU, Sensors, RF ICs, PMICs,和多功能IC等
-
-
產品特點
n標準PXI總線產品
n100MHz 測試速率
n32個I/O通道，每通道PMU
n系統可擴展至512通道
ndrive/sense量程從-1.5V到+6.5V
n任意pin可設任意site
n每通道Per-pin timing功能，輸入輸出雙向功能
n通道DC功能和PMU功能
n64個timing sets具有timing動態變換功能
n每通道64Mb內存
n支持Windows7/10操作系統
n支持LabView和LabWindows
n支持主/從架構通信模式
-
-
基本功能和性能
型號
X6920
時鐘速率
5kHz ~100 MHz
通道數
32 pins (通過級聯最高可達512 pins)
Pattern內存
64M/每通道
Sequence內存
64M/每通道
并行測試能力
Any pin to any site
管腳的Timing Generator
Timing Generators
4 phases, 4 windows; 可任意定義DIO pin
Timing Sets數
64個Timing Sets，4個phases, 4個windows
Rate Setting 精度
1ns; 采用125Mhz主時鐘
Clocks per Vector(CPV)
1 to 255
管腳的Driver / Comparator / Load
管腳Driver (Vil/Vih) 電平量程
-1.5V to + 6.5V
管腳Driver(Vil/Vih) 電平準確度
±20mV(max)
輸出電流
±35 mA DC(max)
Drive/Compare/PPMU voltage Resolution
16 bits
輸出阻抗
50Ω(典型值)
管腳Comparator (Voh/Vol) 量程
-1.5V to + 6.5V
管腳Comparator (Voh/Vol)
準確度
±20mV(max)
管腳Load (Iol/Ioh) 能力
±24mA
參考電壓量程
-1.5V to + 6V
數據格式(per pin)
NRZ、RO、 RZ、 SBC、 HiZ
Capture 模式(per pin)
Mask, Opening edge of windows,
Close edge of windows, windows data is valid all window
Test Mode
輸出/期望模式
輸出: Drive Hi, Drive Lo, Hi-Z
期望:1,0,OK, between states, or mask, Keep last
采集模式
Record errors for programmable inputs that have
Good 1 & good 0
Record errors for inputs that have only a good 1
Record RAW data
Don’t record data
記錄錯誤地址
記錄錯誤數據和錯誤地址，8k 容量
PPMU
通道
Per Pin (32 Chs FIMV / FVMI)
電壓Force量程
-1.5V to +6.5V
電壓Force精度
16bit
電流Force/Measured量程
±2uA / ±8uA / ±32uA /±128uA ±512uA/±2mA/±8mA/±32mA
電壓Measured量程
-1.5V to +6.5V
電壓Measure精度
18bit
時間&頻率 測量
最大測量頻率
200MHz(max)
其他
系統環境
Windows 7/10
編程語言
C \ C# \ Labview
功耗要求
MAX:3.3V(3.6A);5V(4.6A);12(2.4A)
尺寸
PXI 3U 1 slot
Sequencer
微指令
JMPU,JMPZ,JMPS,FLOOP,RPT,MATCH,PAUSE,STOP
Sequencer內存
4K
Patterns per sequence step
1 ~ 64M
